Cara Memilih Penilaian Semasa (Amperes)

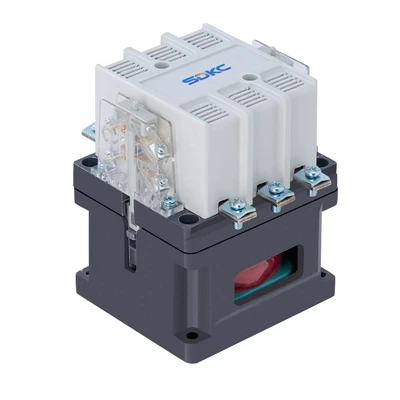

Memilih penarafan ampere aHUNTERORadalah isu kejuruteraan yang penting dan biasa, yang memerlukan pertimbangan komprehensif terhadap pelbagai faktor seperti jenis beban dan keadaan operasi.

I. Menentukan jenis beban

1. Beban rintangan

Ciri -ciri: Arus stabil, tiada arus inrush. Contoh: Unsur pemanasan, relau elektrik, lampu pijar.

Kaedah pemilihan: arus kenalan kenalan lebih besar daripada atau sama dengan arus undian beban

2. Beban induktif (yang paling biasa)

Ciri -ciri: Menjana arus inrush jauh lebih tinggi daripada arus yang dinilai semasa permulaan. Contoh: motor, transformer, injap solenoid.

Kaedah pemilihan: Memulakan semasa dan kekerapan permulaan mesti dipertimbangkan. Nameplate motor biasanya menunjukkan arus yang diberi nilai dan pelbagai arus permulaan. Untuk pemilihan yang lebih tepat, rujuk kepada Manual Produk Contactor, yang biasanya mengesyorkan model contactor yang sepadan berdasarkan kuasa motor dan voltan yang diberi nilai.

3. Beban kapasitif

Ciri -ciri: Menjana arus inrush yang sangat besar pada saat sambungan. Contoh: Pampasan kapasitor, menukar bekalan kuasa.

Kaedah pemilihan: Memerlukan memilih kontaktor berdedikasi yang mampu mengendalikan arus yang tinggi, atau menambah perintang yang mengehadkan - semasa.

4. Beban pencahayaan

Ciri -ciri: berbeza -beza bergantung kepada jenis lampu. Lampu LED dan tenaga - lampu penjimatan mempunyai arus lonjakan yang agak kecil, manakala lampu natrium dan lampu halida logam mempunyai arus permulaan yang sangat tinggi.

Kaedah pemilihan: Rujuk parameter teknikal lampu untuk memahami arus permulaan dan mantap - semasa keadaan. Secara amnya, seorang kenalan dengan satu kelas arus yang dinilai lebih tinggi daripada lampu stabil - Lampu harus dipilih.

II: Pertimbangkan keadaan operasi khas

Jika senario aplikasi anda menuntut, anda mungkin perlu memilih kelas satu kelas yang lebih tinggi.

1.

Ini sepadan dengan kategori penggunaan AC-4. Arus penyambungan dan pemotongan sangat besar dalam kes ini, menyebabkan kerosakan teruk pada kenalan.

Arus yang dinilai untuk AC-4 jauh lebih rendah daripada itu untuk AC-3. Pemilihan mestilah berdasarkan keluk atau pekali pengilang pengilang; Biasanya, satu atau dua kelas lebih tinggi daripada AC-3 harus dipilih.

Contoh: Contactor 40A yang digunakan untuk motor 15kW di bawah keadaan AC-3 mungkin memerlukan penghubung 65A atau lebih tinggi untuk keadaan AC-4.

2. Suhu ambien yang tinggi

Apabila kenalan dipasang di dalam kabinet elektrik, kapasiti bawaan- semasa mereka akan berkurangan jika suhu ambien melebihi 40 darjah. Rujuk suhu pengeluar - lengkung derat semasa.

3. Ketumpatan pemasangan

Apabila pelbagai kenalan dipasang sampingan - oleh - sampingan bersama, mereka akan menjejaskan pelesapan haba masing -masing, yang memerlukan derating untuk dipertimbangkan.
